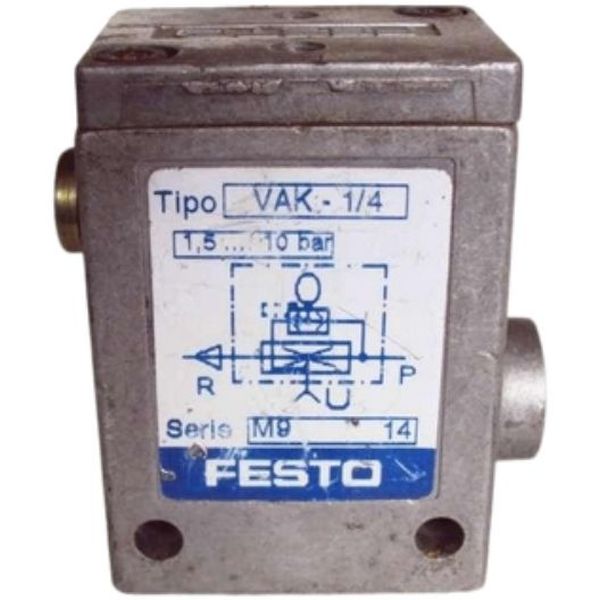

Válvula geradora de vácuo VAK-1/4

Válvula geradora de vácuo VAK-1/4

FESTO usada

Características

- Conexão pneumática: G1/4

- Com pulso ejetor

- Tipo de fixação: com furo passante

- Posição de instalação: qualquer

- Pressão de trabalho máxima: 10 bar

- Intervalo de temperatura: -20^oC~80^oC

Construção

- Construção em T

- Corpo: alumínio

- Sem cobre e teflon

VAK14

ejetor de vácuo, gerador de vácuo, válvula pneumática

As válvulas geradoras de vácuo servem para criar vácuo a partir de uma fonte de ar comprimido. São utilizadas em sistemas de automação industrial, como em manipuladores, sistemas de embalagem, transporte de materiais e processos que requerem sucção. Essas válvulas operam com base no princípio de Venturi. O ar comprimido é injetado em alta velocidade através de um bico convergente-divergente dentro do gerador. A aceleração do fluxo de ar cria uma zona de baixa pressão (devido ao efeito Venturi), que "puxa" o ar ou outros gases do ambiente ou de uma câmara conectada, gerando o vácuo. O ar aspirado é então expelido junto com o ar comprimido pelo escapamento.

- Componentes principais

Entrada de ar comprimido: Onde o ar sob pressão é fornecido

.Bico Venturi: Responsável por acelerar o fluxo de ar e criar a baixa pressão.

Porta de vácuo: Conecta-se ao sistema onde o vácuo será aplicado.

Saída de exaustão: Por onde o ar comprimido e o ar aspirado são liberados.

- Tipos

Geradores de estágio único: Possuem um único bico Venturi, sendo mais simples e adequados para aplicações com menor demanda de vácuo.

Geradores multiestágios: Usam múltiplos bicos Venturi em série, oferecendo maior eficiência e capacidade de gerar vácuo mais profundo com menor consumo de ar comprimido.

- Características e vantagens

Compactas e leves: Ideais para integração em sistemas pequenos.

Sem partes móveis: Alta confiabilidade e baixa manutenção.

Resposta rápida: Geram vácuo quase instantaneamente ao receber ar comprimido.

O desempenho depende da qualidade do ar comprimido (limpo e seco) e da pressão de alimentação.

Podem incluir silenciadores para reduzir o ruído gerado pelo fluxo de ar.

Algumas versões possuem válvulas integradas para controle (liga/desliga) ou sensores para monitoramento do nível de vácuo.

- Aplicações

Manipulação de peças: Em ventosas para levantar objetos como vidros, chapas metálicas ou embalagens.

Automação: Em linhas de produção para posicionamento ou transporte.

Testes e embalagem a vácuo: Para selagem ou verificação de integridade.
